冲压模毕业答辩ppt课件下载

收藏
冲压模毕业答辩ppt课件下载1 冲压模毕业答辩ppt课件下载2 冲压模毕业答辩ppt课件下载3 冲压模毕业答辩ppt课件下载4 冲压模毕业答辩ppt课件下载5 冲压模毕业答辩ppt课件下载6 冲压模毕业答辩ppt课件下载7 冲压模毕业答辩ppt课件下载8 冲压模毕业答辩ppt课件下载9 冲压模毕业答辩ppt课件下载10
试读已结束，还剩19页未读，您可下载完整版后进行离线阅读
下载文档

文档共有29页，由于篇幅有限，只展示前10页。

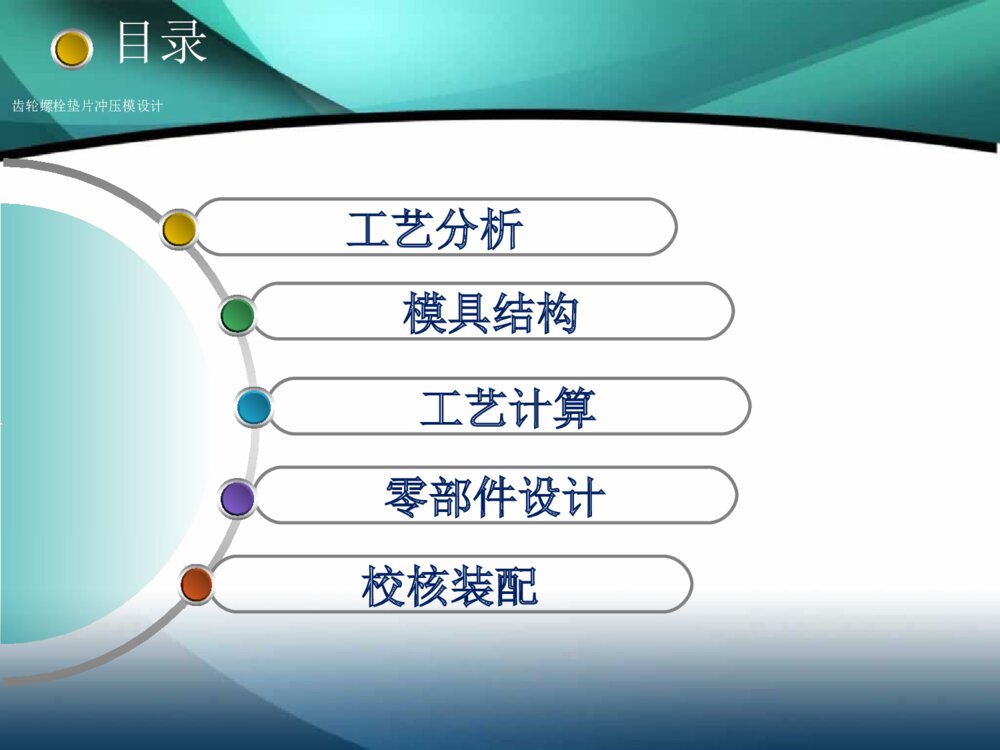

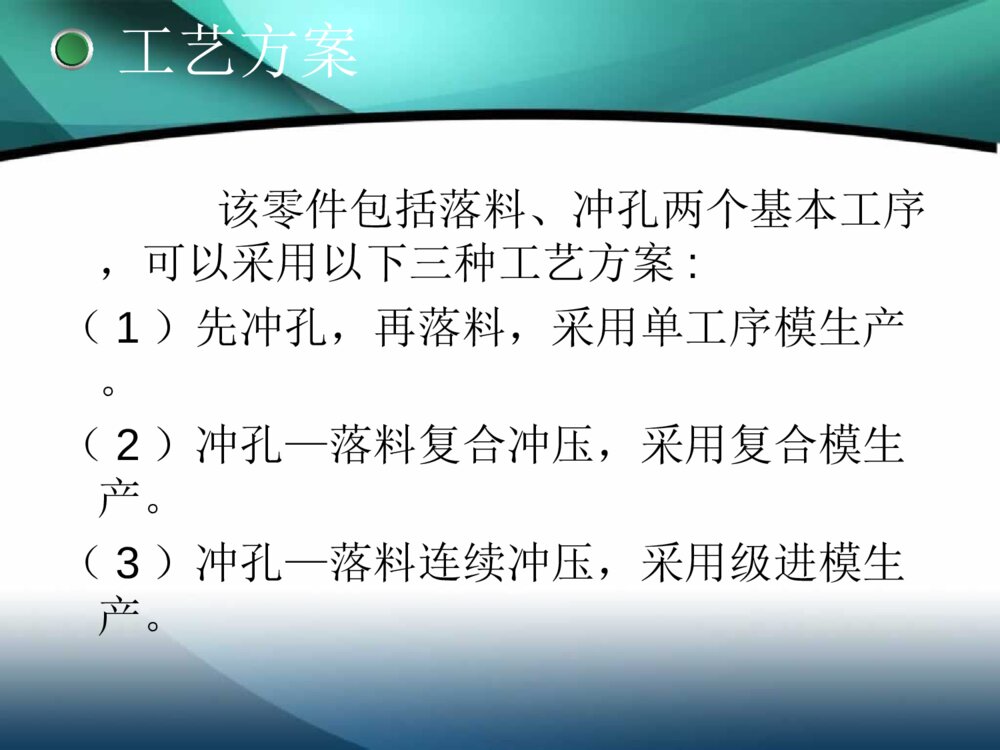

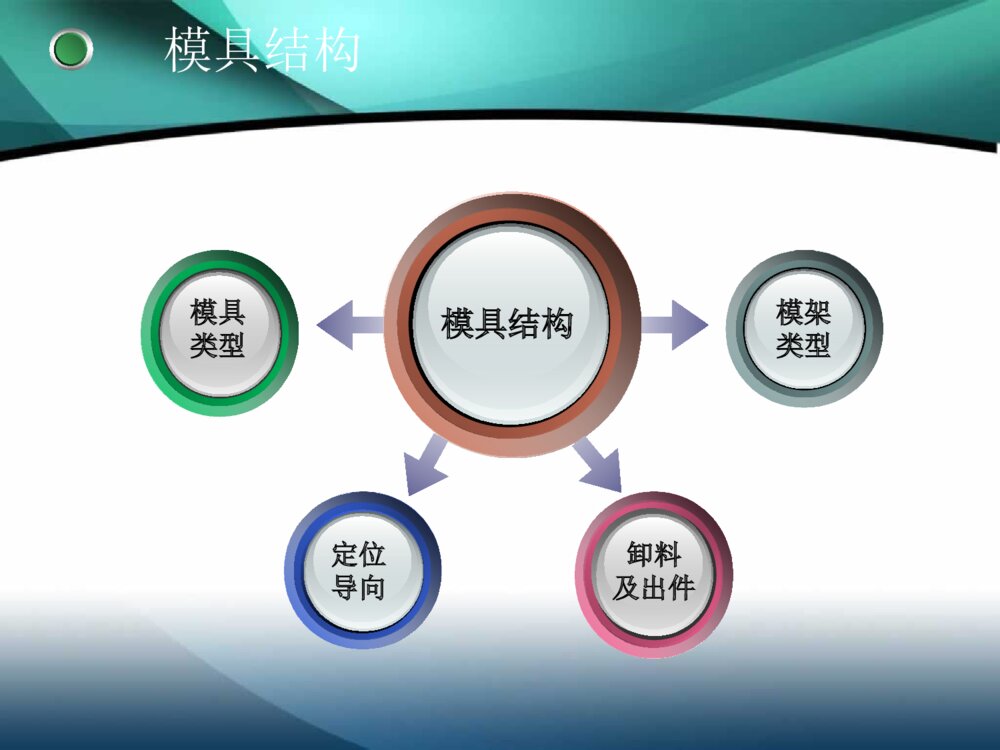

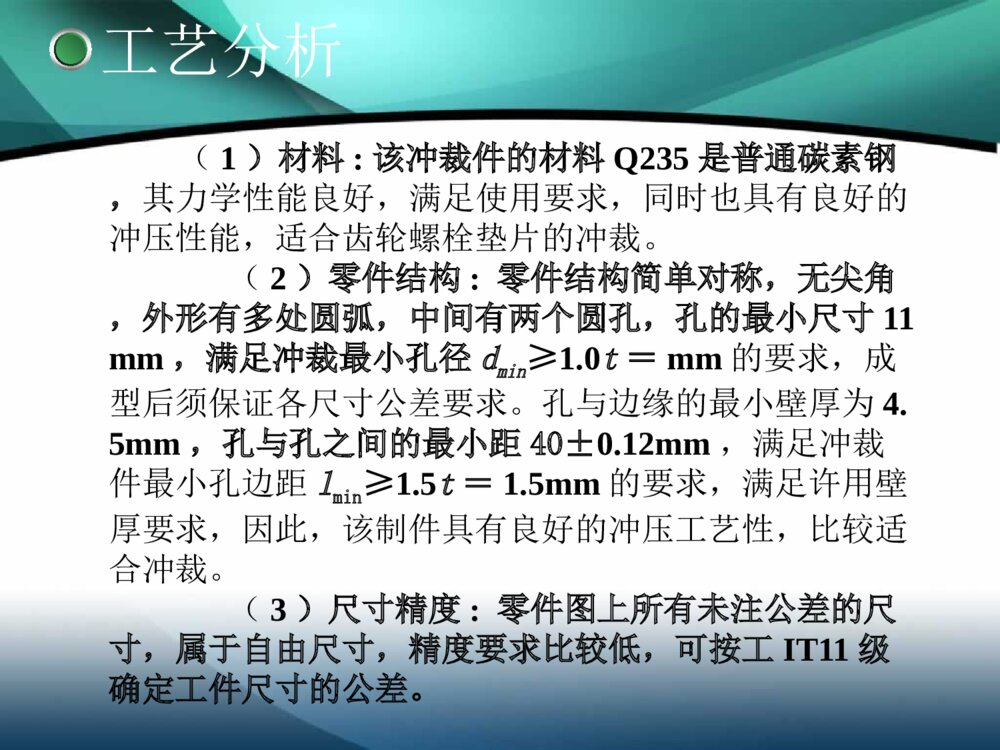

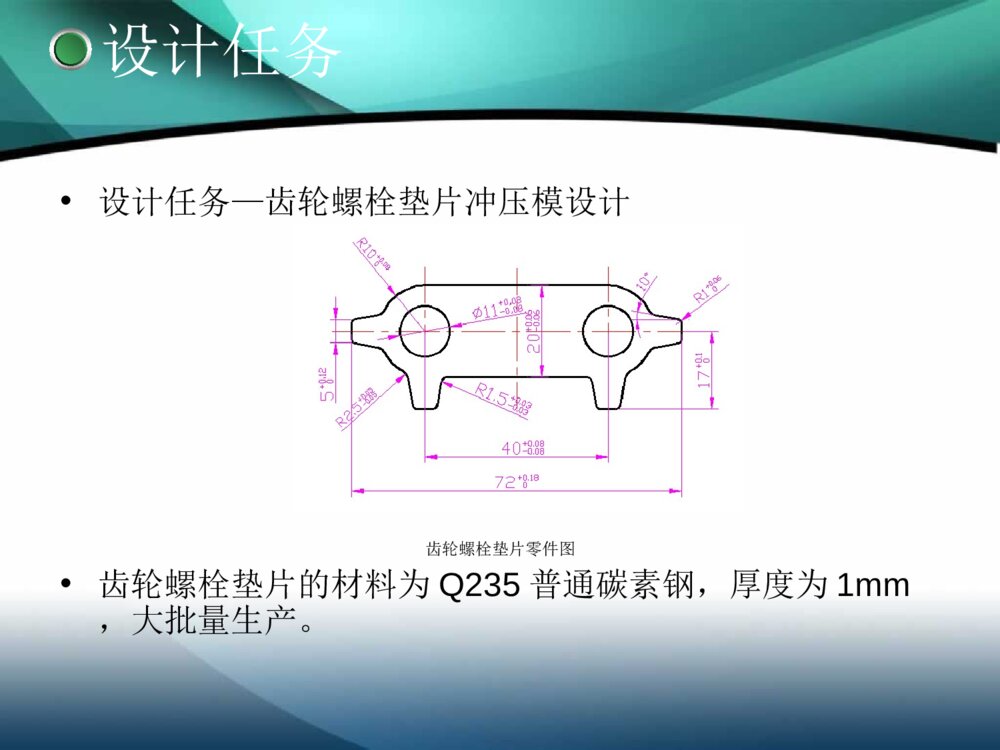

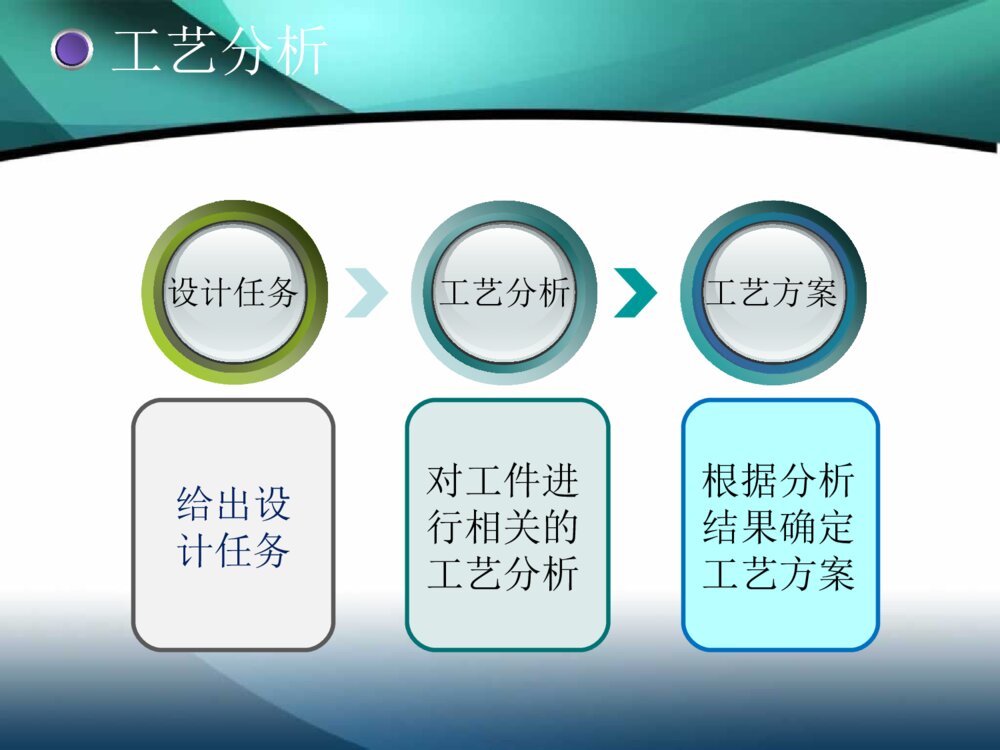

1冲压模毕业答辩冲压模毕业答辩目录校核装配零部件设计工艺计算模具结构工艺分析齿轮螺栓垫片冲压模设计对工件进行相关的工艺分析给出设计任务根据分析结果确定工艺方案工艺分析设计任务工艺分析工艺方案•设计任务—齿轮螺栓垫片冲压模设计齿轮螺栓垫片零件图•齿轮螺栓垫片的材料为Q235普通碳素钢，厚度为1mm，大批量生产。设计任务工艺分析（1）材料:该冲裁件的材料Q235是普通碳素钢，其力学性能良好，满足使用要求，同时也具有良好的冲压性能，适合齿轮螺栓垫片的冲裁。（2）零件结构:零件结构简单对称，无尖角，外形有多处圆弧，中间有两个圆孔，孔的最小尺寸11mm，满足冲裁最小孔径dmin≥1.0t＝mm的要求，成型后须保证各尺寸公差要求。孔与边缘的最小壁厚为4.5mm，孔与孔之间的最小距40±0.12mm，满足冲裁件...
